回轉式三筒烘干機改進原單筒烘干機內部結構，增加入機前濕料的預烘干和延長濕料在機內烘干時間，再加上密封、保溫以及合理的配套措施，使烘干機生產能力與原單筒烘干機相比，提高了48-80%，單位容積蒸發強度可達120-180kg/m3，標準煤耗僅為6-8kg/t。其技術優良、運行參數合理，操作簡單可行，廣泛應用于各個行業的礦渣、黏土、煤。
產品結構：

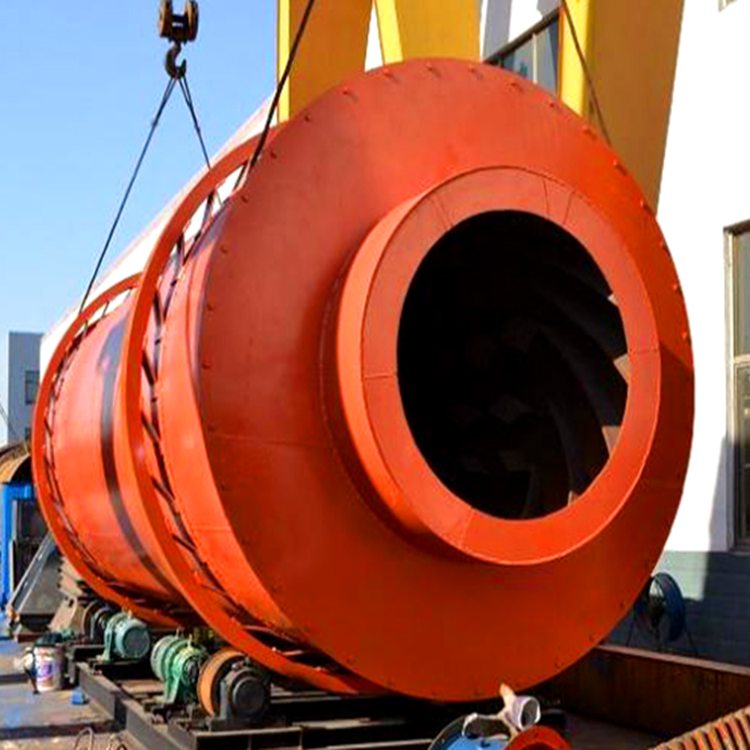

三筒烘干機是通過對單筒烘干機的單筒體改為套疊在一起的三筒，以縮短烘干機的外形尺寸。該機工作時，物料和熱氣流一次進入內至外筒體，在機體Z形往復折流后，充分利用熱能烘干物料后再卸出。
烘干機筒體部分由三個同軸水平放置的內中、外筒套疊組成，這就使筒體的截面得到充分地利用，其筒體外形總長度約為與之相當的單筒的30-35%。從而大幅度的減少占地面積和廠房建筑面積。
該機的支撐裝置，是在外筒上輪帶與托輪支撐，由電機直接帶動托輪，通過托輪與輪帶的摩擦，使筒體轉動。該機總體結構緊湊、合理、簡單，為便于磨損件的檢修更換，在中間設計成軸向剖分式，用螺栓固定鏈接。
工作原理：
物料由供料裝置進入回轉滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落成螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷的被反復楊進，呈進兩步退一步的行進方式，物料在中層即充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式進行，達到干燥效果的物料在熱風作用下快速進行排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速前進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。
三筒式烘干機主要特點：
1、設備所需投資是國外進口產品的1/6.
2、筒體自我保溫熱效率高達70%以上（傳統單筒烘干機熱效率僅為35%），提高熱效率35%。
3、物料終水分確保0.5%以下，是干混砂漿及礦渣粉生產線首選產品。
4、燃料可適應煤、油、氣。能烘20mm以下的塊料、粒料和粉狀物料。
5、比單筒烘干機減少占地50%左右，土地投資降低50%左右，電耗降低60%。
6、可根據用戶要求輕松調控所要的終水分指標。
7、出氣溫度低，除塵設備使用時間長。
8、無需大小齒輪轉動，采用托輪傳動。
三筒式烘干機具有結構緊湊、構造簡單、布局合理，提高物料與熱能的熱交換率，使物料烘干效果好，基礎投入少，僅是相同產量單筒烘干機的二分之一，減少了一次性投入，運行可靠、能耗低、熱效率高，同事，容易實現自動化控制，減少操作人員，節約勞動力資源。
三筒式烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣、煤渣、小粒度黏土，以及不怕高溫及煙塵弄臟其它小顆粒物料。烘干后的物料含水量可以達到1-0.5%一下。
